При проектировании нового или реконструкции старого фонтана, Заказчики и инженеры проектировщики, сталкиваются с вопросом: «какой тип насосов применить в фонтане?».
Для правильного принятия решения необходимо понимать, какими государственными нормативными документами и правилами регламентируется применение того или иного типа насосного оборудования для конкретного объекта проектирования, какие варианты предлагаются современным рынком, на сколько затратным будет реализация технологического решения и последующая эксплуатация фонтана.
На первом этапе, необходимо определить назначение, функционал объекта, его расположение и доступность для массового пользования.
При проектировании городского или находящегося на общедоступной территории фонтана, необходимо следовать нормативным документам, которые четко определяют правила и условия применения насосного оборудования в фонтанах. Основные требования к применению насосного оборудования в фонтанах изложены в ГОСТ Р 50571.7.702-2013/МЭК 60364-7-702:2010 Часть 7.
Термины и определения:
Фонтан: установка, как правило, применяемая в декоративных целях, когда вода выходит из источника и заливает ванну (чашу) некоторого вида.
Ванна (чаша) фонтана: часть фонтана, в которой собирается стекающая вода.
Плавательный бассейн: ванна с водой, предназначенная для плавания, ныряния и т.д., но не для мытья.
Лягушатник: ванна с низким уровнем воды, например, для игр или плавания.
Требования для плавательных бассейнов также применяются к лягушатникам.
Для ванн фонтанов, которые также предназначены для нахождения людей (пешеходные, сухие фонтаны), применяют требования, как для плавательных бассейнов.
В городских фонтанах есть несколько основных зон риска для здоровья человека, это:
- Образование в фонтане биосреды с развитием болезнетворных микроорганизмов.
- Удар электрическим током, при несоблюдении норм проектирования и правил эксплуатации.
- Механические травмы, при падении в фонтан и от удара мощной струи в пешеходных (сухих) фонтанах.
В фонтанах в нормальных условиях риск поражения электрическим током увеличивается за счет снижения сопротивления кожи и контакта тела с потенциалом земли.

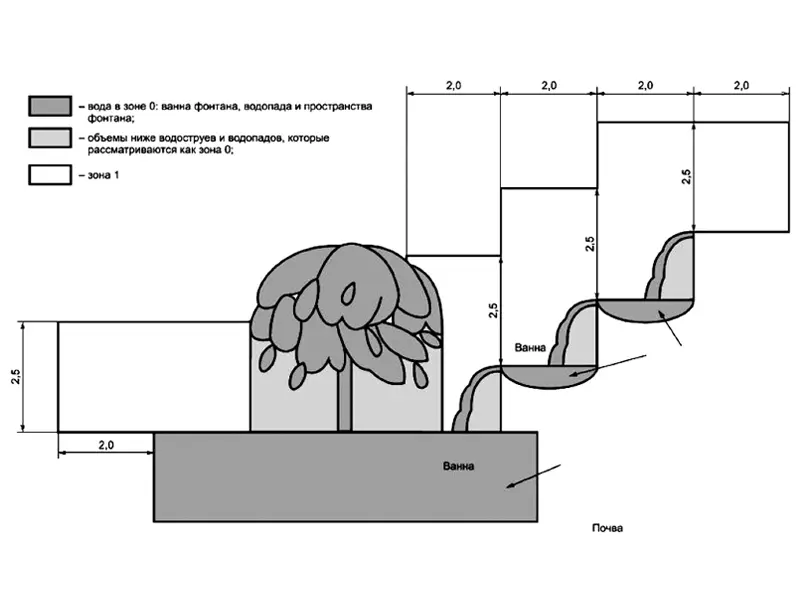

Фонтаны и плавательные бассейны разделены на 3 зоны (0,1,2) безопасности определяющие возможность применения того или иного электрооборудования.
Зона 0 включает в себя:
— внутреннюю часть ванн (чаш), в том числе любые углубления в их стенах или полах;
— внутреннюю часть ванн для мытья ног;
— внутреннюю часть фонтанов или водопадов и пространства под ними.
Зона 1 ограничивается:
— границей зоны 0;
— вертикальной плоскостью на расстоянии 2 м от обрамления ванны;
— полом или поверхностью, где возможно пребывание людей;
— горизонтальной плоскостью на 2,5 м выше от пола или поверхности, где возможно пребывание людей.
Зона 2 ограничивается:
— вертикальной плоскостью, внешней по отношению к зоне 1 и горизонтальной плоскостью на расстоянии 1,5 м от предыдущей зоны;
— полом или поверхностью, где возможно пребывание людей, и горизонтальной плоскостью на 2,5 м выше пола или поверхности, где возможно пребывание людей.
Для фонтанов зона 2 не существует.
В зонах 0 и 1 допускается применять только защиты с помощью системы БСНН (английский эквивалент: «SELVsystem»). Основная защита осуществляется путем ограничения напряжения в цепи системы БСНН до сверхнизкого значения; отделения цепей системы БСНН от всех других цепей. Дополнительная защита состоит в том, что отделение цепей системы БСНН от других цепей является защитным разделением (цепи системы БСНН отделены от земли) с номинальным напряжением, не превышающим 12 В переменного тока или 30 В. При этом источник (блок) питания должен быть установлен вне зон 0 и 1. Применение системы БСНН не исключает установку УЗО с током утечки 30 мА. Все оборудование размещаемое в зоне 0 должно иметь степень защиты IP68.
